WFB自控?zé)o密封自吸泵外形尺寸

時間：2014-4-24 來源：揚子江泵業 瀏覽數：811

WFB系列無密封自控自吸泵是引進國外先進技術二次開發的新型產品。適用于含固體顆粒的液體、含油污水及不易產生泡沫的各種液體的輸送，實現“一次引流，終身自吸”，根據輸送介質不同，可采用不銹鋼、增強聚丙烯、碳鋼、鑄鐵等多種材料制造。廣泛適用于電子、電力、化工、冶金、醫藥、食品、電鍍、環保、消防、市政、凈水、國防軍工、紡織印染、采掘選礦等行業。
二、特點：
　　1、采用液體動力密封形式，消除了傳統水泵的填料密封、機械密封易磨損、易滲漏的缺點，徹底杜絕了“跑、冒、滴、漏”現象，是替代各種潛水泵、潛污泵、液下泵的理想設備。
　　2、運行過程中密封無磨擦、無磨損，使用壽命是立式液下泵、潛水泵10倍以上。
　　3、引用真空泵抽氣原理，開機后，抽吸掉泵進口管路中的空氣，達到自吸目的，占地面積小，安裝使用方便。
　　4、進口管路可安裝空氣自控電磁閥，關機后自動消除泵內液體衡吸，實現“一次灌液，終身自吸”。
　　5、效率高、振動小、噪音低、移動靈活、拆卸簡便、易于安裝、不需地腳固定，免去了長軸液下泵運輸，安裝、維修等困難。
　　6、具有優越的自控功能，可與高科技領域和高度自動化系列統配套使用。
三、關于配套電機功率的說明：
　　為了合理的配套電機，我們借鑒發達國家的先進經驗，把水泵分為A、B、C三種工況適應等級，本說明中配套的電機功率，是根據A級等級匹配的。您如在B、C級工況使用，可根據具體情況，相應降低配套電機功率。
　　A級工況條件是：連續運行，吸程、流量、揚程三項性能均需達標（選定型號的規定標準）；
　　B級工況條件是：連續運行，三項性能只需兩項達標；
　　C級工況條件是：間隔運行，三項性能只需一項達標；
四、型號意義：
　　1、性能參數表中“類別代碼”欄的1-5含義：1型為長方形，2型為圓錐型，3型為防爆型，4型為戶外型，5型為推車移動型。“材質符號”欄中C\PP\BXG\Mo2Ti\316L五組字母分別代表：Q235鋼、增強聚丙烯、不銹鋼（1Cr18Ni9Ti）等五種材質。

WFB自控?zé)o密封自吸泵外形尺寸

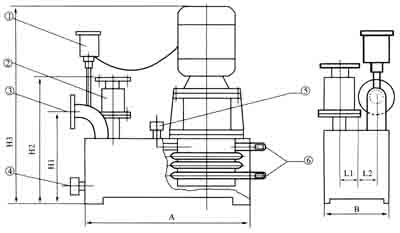

6型泵示意圖(長方型)

①電動空氣控制閥 ②出液口(帶逆止閥，本單位供) ③吸液口 ④放空口 ⑤加液口 ⑥熱源進出

1型、6型泵（長方型)外形及安裝尺寸

規格型號		安裝尺寸				.外形尺寸
類別代碼	型號	H1	H2	L1	L2	A	B	H3
1	16WFB-A	300	480	60	65	460	280	700
1	32WFB-A	300	480	60	70	480	280	720
1	40WFB-A、A(1-3)	320	510	70	75	580	320	750
1	50WFB-A、B1、B2、BD、E2	340	530	80	75	580	340	780
1	50WFB-A(1.3)、B3、C2	340	530	80	75	580	340	740
1	50WFB-B、C、C1、E1	460	550	85	75	660	450	1100
1	65WFB-A、A1、B1、BD、E2、F（2-3)	360	540	80	75	600	350	770
1	65WFB-A2、C2	340	530	80	75	580	340	770
1	65WFB-B、C、C1	480	580	90	75	670	380	1120

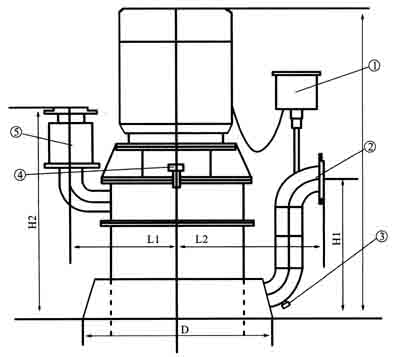

2型泵示意圖(圓錐型)

①電動空氣控制閥 ②吸液口 ③放空口 ④加液口 ⑤出液口(帶逆止閥，本單位供)

2型、3型、4型、6型泵（圓錐型)外形及安裝尺寸

規格型號		安裝尺寸				外形尺寸
類別代碼	型號	H1	H2	L1	L2	A	B
2	16WFB-A	250	450	185	220	680	450
2	32WFB-A	280	475	190	230	700	460
2	40WFB-A、A_(1-3)	320	550	240	300	740	550
2	50WFB-A、B1	370	590	290	320	800	580
2	50WFB-A(1.3)、B3、C2	320	550	240	300	740	550
2	50WFB-B、C、C1、E.	.420	700	280	380	1080	640
2	50WFB-B2、BD、E2	320	550	240	300	760	550
2	65WFB-A、A1、BD、E2、F_(2-3)	370	610	300	340	850	580

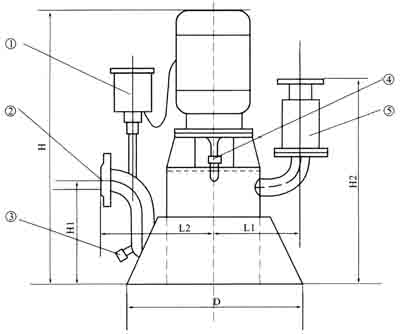

6型泵示意圖(圓錐型)

①電動空氣控制閥 ②吸液口 ③加液口 ④放空口⑤出液口(帶逆止閥，本單位供) ⑥白吸排氣裝置 ⑦熱源進出口

2型、3型、4型、6型泵（圓錐型）外形及安裝尺寸

規格型號		安裝尺寸				外形尺寸
類別代碼	型號	H1	H2	L1	L2	H	D
2	65WFB-A2、C2	320	580	250	300	740	550
2	65WFB-B、C、C.、E1	420	700	320	380	1120	640
2	80WFB-A、B、C1、E(1-2)、F(2-3)	420	700	320	380	1140	640
2	80WFB-AD	400	680	320	380	800	600
2	80WFB-BD、CD、CD(1.2)、C2、E3	420	700	320	380	1120	640
2	80WFB-C	420	700	320	380	1140	640
2	100WFB-A、BD、BD1、C2	420	720	350	420	1140	640
2	100WFB-E(2-3)、F(2-3)	420	720	350	420	1140	640
2	100WFB-AD、C3	400	700	300	340	1080	600
2	100WFB-B	420	720	350	420	1140	640
2	100WFB-C、C1	470	800	390	450	1180	700
2	100WFB-E1	520	850	390	450	1250	700

規格型號		安裝尺寸				外形尺寸
類別代碼	型號	H1	H2	L1	L2	H	D
2	125WFB-A	630	1020	430	600	1580	900
2	125WFB-A1	570	960	430	500	1450	850
2	125WFB-A2、AD、AD1、B3、C3	470	780	400	460	1180	650
2	125WFB-B1	630	1020	430	600	1580	950
2	125WFB-B2、E2	470	780	400	460	1180	650
2	125WFB-C2、E、E1	470	780	420	490	1240	700
2	150WFB-A、BhC2	550	890	450	500	1450	750
2	150WFB-AD	550	890	520	590	1420	800
2	150WFB-B、BD	550	890	450	550	1450	800
2	150WFB-B2	550	890	550	630	1550	950
2	150WFB-C、C1	550	890	550	630	1480	950
2	150WFB-C3	480	800	410	450	1240	700
2	200WFB-AD、BD1	680	1160	600	650	1450	1000
2	200WFB-AD3	680	1000	450	550	1300	850
2	200WFB-AD(1-2)、BD2	680	1160	600	650	1280	1000
2	200WFB—BD、CD(1-2)	680	1160	600	650	1280	1000
2	200WFB-CD、C	680	1160	700	750	1800	1000
2	250WFB-AD、CD	700	1180	700	750	1360	1000
2	250WFB-AD1	700	1200	700	750	1300	1000
2	250WFB-AD(2-3)、BD、BD(1-2)、B、CD(2-3)	700	1180	740	790	1560	1000
2	250WFB-CDhC	820	1150	520	580	1780	1000
2	300WFB-AD、AD1、AD3	780	1250	740	790	1580	1000
2	300WFB-AD2、A、B、BD(1-3)、CD、CD1、C	780	1320	760	820	1900	1100
2	300WFB-CD(2-3)	1100	1300	560	650	1950	1100
2	350WFB-AD、AD3	860	1480	850	950	1800	1100
2	350WFB-AD(1-2)、AD4、B、BD3、ED、ED1、A、A1、ED3	860	1480	950	1050	1900	1100
2	350WFB-BD(1-2)、CD、CD(1-3)、ED2	860	1480	1000	1050	2100	1250
2.	400WFB-AD、AD(1-3)	920	1680	1050	1150	2200	1100
2	400WFB-BD、BD1、CD、CD(1-3)	920	1680	1050	1150	2200	1100
2	400WFB-BD(2-3)	920	1680	1100	1200	2500	1400
2	450WFB-AD	1000	1800	1100	1200	2600	1300
2	450WFB-BD	1000	1800	1100	1200	2300	1100
2	450WFB-CD、CD(1-2)	1000	1800	1100	1200	1700	1100
2	500WFB-AD、AD1、BD(1-2)	1250	2200	1240	1340	2500	1200
2	500WFB-BD	1250	2200	1280	1380	2500	1400
2	600WFB-AD(2-3)、CD	1500	2500	1400	1600	2800	1600
2	600WFB-AD1、BD1、CD1	1500	2500	1500	1750	3000	1800
2	600WFB-AD、BD	1500	2500	1400	1600	2200	1400
2	800WFB-AD	1800	2800	1600	1800	2800	2000
2	800WFB-BD、BD2、CD	1800	2800	1600	1800	3200	2000
2	800WFB-BD1	1800	2800	1600	1800	3400	2000

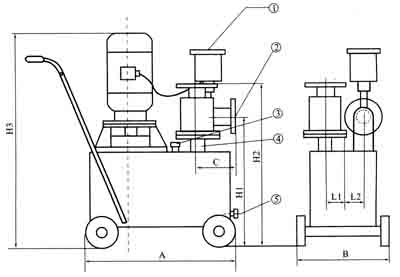

5型泵示意圖(推車型)

①電動空氣控制閥 ②吸液口 ③加液口 ④出液口(帶逆止閥，本單位供) ⑤放空口

5型泵（推車型）外形及安裝尺寸

規格型號		安裝尺寸				外形尺寸
類別代碼	型號	H1	H2	11	12	A	B	H3
5	16WFB-A	370	550	60	65	460	340	1000
5	32WFB-A	370	550	60	70	480	340	1000
5	40WFB-A、A(1.3).	390	580	70	75	580	380	1000
5	50WFB-A、B1、B2、E3、BD	410	600	80	75	580	400	1000
5	50WFB-A11.3)、B3、C2	410	600	80	75	580	400	1000
5	50WFB-B、C、C、E1	530	620	80	75	660	610	1000
5	65WFB-A、A1、B1、BD、E2、F(2-3)	430	610	80	75	600	410	1000
5	65WFB-A2、C2	410	600	80	75	580	400	1000
5	65WFB-B、C、C1	550	650	90	95	670	440	1000

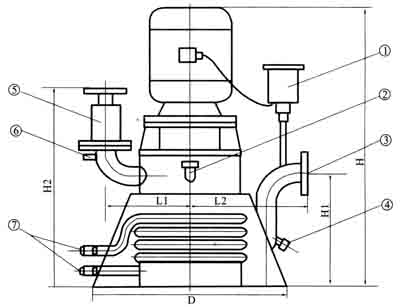

7型泵(多級型)示意圖

①電動空氣控制閥 ②吸液口 ③放空口 ④加液口 ⑤出液口(帶逆止閥，本單位供)

7型泵外形及安裝尺寸

規格型號		安裝尺寸				外形尺寸
類別代碼	型號	H1	H2	L1	L2	H	D
7	50WFB-C	420	700	280	380	1080	640
7	50WFB-C3	560	820	400	480	1680	760
7	50WFB-E	440	700	300	380	1120	640
7	50WFB-E	420	700	280	380	1120	640
7	65WFB-C	420	700	320	380	1120	640
7	65WFB-E	450	760	340	380	1200	700
7	65WFB-E1	420	700	320	380	1120	640
7	65WFB-F、F1	520	780	360	400	1240	700
7	80WFB-C	420	720	320	380	1140	640

規格型號		安裝尺寸				外形尺寸
類別代碼	型號	H1	H2	L1	L2	H	D
7	80WFB-E1	470	760	350	400	1180	700
7	80WFB-E	420	720	360	400	1240	700
7	80WFB-F	560	850	380	430	1240	940
7	80WFB-F1	520	800	360	410	1200	850
7	100WFB-E	590	890	400	460	1300	850
7	100WFB-E1	560	860	390	450	1250	700
7	100WFB-F、F1	630	1000	400	520	1450	950
7	125WFB-A	630	1020	430	600	1580	900
7	125WFB-B	630	1020	450	600	1580	1000
7	125WFB-B1	630	1020	430	600	1580	950
7	125WFB-C	630	1020	550	600	1580	1000
7	125WFB-C1	630	1020	550	600	1580	1000
7	125WFB-F	560	950	400	460	1300	750
7	125WFB-F1	630	1020	430	600	1580	950
7	150WFB-C1	650	1100	550	630	1580	950
7	200WFB-C	680	1160	700	750	1800	1000
7	250WFB-B	820	1150	520	580	1650	1000
7	250WFB-C	820	1150	520	580	1780	1000
7	300WFB-B、C	900	1200	560	620	1850	1000
7	300WFB-CD2	1100	1300	560	650	1950	1000
7	300WFB-CD3	1100	1300	580	650	1950	1000
7	300WFB-E	1100	1300	580	650	1950	1000
7	350WFB-A	1100	1350	620	680	1950	1000
7	350WFB-B	1100	1350	620	680	1950	1000
7	350WFB-ED2	1250	1650	750	800	2450	1200
7	450WFB-CD	2000	2000	820	900	2850	1400
7	450WFB-CD1	1500	2000	820	900	2650	1400
7	500WFB-BD	1650	2200	900	980	2850	1400
7	600WFB-AD1	1850	2500	980	1080	3000	1500
7	600WFB-CD1	1850	2500	980	1080	3200	1500
