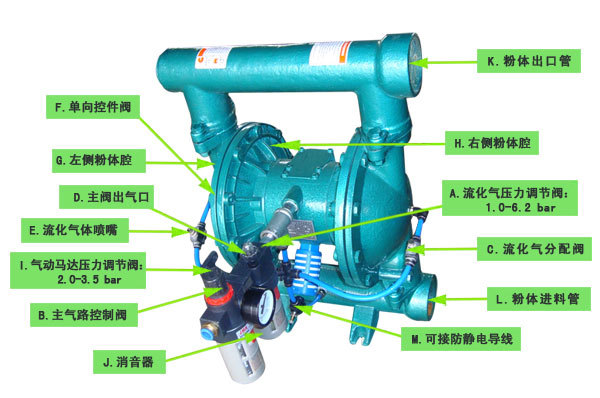

氣動粉塵隔膜泵，空氣軟管通過分配閥分別連接入電磁閥和氣閥，繼而通過電磁閥后分別接入泵體兩側立柱。采用軟管導通電磁閥和立柱結構，有效提高揚程，節能效果顯著。
氣動隔膜泵，包括氣缸體、活塞、隔膜、阻擋隔膜的隔膜網板、兩個浮球及殼體，產品的殼體與氣缸體連接，氣缸體與殼體之間連接隔膜，隔膜的兩側設有隔膜網板，一塊隔膜網板連接在殼體的側面，為隔膜網板I，另一塊隔膜網板連接在氣缸體的側面，為隔膜網板II，兩塊隔膜網板均為弧形面；產品的殼體設有液體出口和液體入口，液體出口和液體入口處設有浮球。本實用新型涉及的這種氣動隔膜泵，結構簡單，通過隔膜可實現氣缸與化學液的隔離，以免化學液腐蝕。另外，隔膜網板II的截面形狀改為錐形，可以使隔膜受氣壓均勻，延長隔膜的使用壽命。
