QSP噴泉泵產品結構圖

時間：2014-10-7 來源：揚子江泵業 瀏覽數：798

一、產品概述:
　　QSP噴泉潛水泵是我廠新開發研制的噴泉專用水泵,該泵電機材料采用優質DR470冷軋夕鋼片, 增加電機繞組的匝數及潛水線的線徑,電纜用三相四芯線JHS型噴泉專用電纜線,葉輪增加了防松動裝置,電機內腔采用進口防銹磁漆,通過以上結構改進使?jié)撍脩T量小,從而響應速度快,軸承采用高性能專用軸,提高絕緣等級,從而滿足音樂特種噴泉頻繁起動的需要。
二、應用范圍:
　　QSP型小型噴泉潛水泵主要用于噴泉供水,水產養殖等場所。廣泛用于低揚程的城市、農田排灌、噴灌,工業及民用的供、排水系統,丘陵、山區引水,以及低洼地排除積水。
三、使用條件:
　　電泵應完全浸入水中運行,潛水深度不小于0.5米,不大于5米。
　　環境水溫度應不高于40℃。
　　工作介質為無腐蝕性清水,含沙量不大于0.1%,PH值為6.5~8.5。
　　電源應為三相50赫茲,額定電壓為380伏,其供電電壓必須保證在342~420伏范圍內。
　　電泵應在額定揚程附近的適用范圍內使用。
　　電泵應配置相應的啟動保護器，可靠接地。

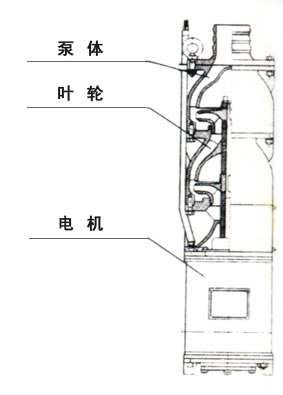

四、產品結構:

五、技術參數:

型號	流量（m/h)	揚程	功率	電壓	頻率	大外徑	水泵高度	法蘭	法蘭中心距
QSP10-10-0.55	10	10	0.55	380	50	150	420	142	120
QSP10-7-0.55	15	7	0.55	380	50	150	420	142	120
QSP10-13-0.75	10	13	0.75	380	50	168	440	142	120
QSP15-10-0.75	15	10	0.75	380	50	168	440	142	120
QSP25-6-0.75	25	6	0.75	380	50	168	440	142	120
QSP10-13-0.75	10	13	0.75	380	50	168	440	142	120
QSP25-9-1.1	25	9	1.1	380	50	168	460	142	120
QSP40-6-1.1	40	6	1.1	380	50	168	460	142	120
QSP15-14-1.1	15	14	1.1	380	50	150	460	142	120
QSP65-5-1.1	65	5	1.1	380	50	150	460	142	120
QSP25-12-1.5	25	12	1.5	380	50	168	460	142	120
QSP40-8-1.5	40	8	1.5	380	50	168	460	142	120
QSP15-26-2.2	15	26	2.2	380	50	168	535	155	135
QSP20-20-2.2	20	20	2.2	380	50	168	535	155	135
QSP25-17-2.2	25	17	2.2	380	50	168	570	155	135
QSP40-13-2.2	40	13	2.2	380	50	168	560	155	135
QSP65-7-2.2	65	7	2.2	380	50	168	570	155	135
QSP40-16-3	40	16	3	380	50	168	530	155	135
QSP40-18-3	40	18	3	380	50	168	530	155	135
QSP45-16-3	45	16	3	380	50	168	530	155	135
QSP25-25-3	25	25	3	380	50	168	530	155	135
QSP32-20-3	32	20	3	380	50	168	530	155	135
QSP50-13-3	50	13	3	380	50	168	530	155	135
QSP65-10-3	65	10	3	380	50	168	610	155	135
QSP15-36/2-3	15	36	3	380	50	168	640	155	135
QSP30-25/2-3	30	25	3	380	50	168	640	155	135
QSP20-30/2-3	20	30	3	380	50	168	640	155	135
QSP15-40/3-3M	15	40	3	380	50	168	750	155	135
QSP40-21-4	40	21	4	380	50	168	600	155	135
QSP40-24-4	40	24	4	380	50	168	600	155	135
QSP65-13-4	65	13	4	380	50	168	600	155	135
QSP80-10-4	80	10	4	380	50	168	610	155	135
QSP100-7-4	100	7	4	380	50	184	650	155	135
QSP25-36/2-4	25	36	4	380	50	168	700	155	135
QSP15-45/3-4M	15	45	4	380	50	168	810	155	135
QSP15-52/4-4M	15	52	4	380	50	168	920	155	135
QSP20-40/2-4	20	40	4	380	50	168	700	155	135
QSP30-26/2-4	30	26	4	380	50	168	700	155	135
QSP40-28-5.5	40	28	5.5	380	50	225	620	155	160
QSP45-25-5.5	45	25	5.5	380	50	184	620	155	135
QSP60-20-5.5	60	20	5.5	380	50	184	620	155	135
QSP65-18-5.5	65	18	5.5	380	50	184	620	155	135
QSP120-10-5.5	120	10	5.5	380	50	205	760	155	175
QSP200-8-5.5	200	8	5.5	380	50	205	760	155	210
QSP220-5-5.5	220	5	5.5	380	50	205	760	155	210
QSP250-5-5.5	250	5	5.5	380	50	205	760	155	210
QSP40-30/2-5.5	40	30	5.5	380	50	168	740	155	135
QSP30-36/2-5.5	30	36	5.5	380	50	168	740	155	135
QSP30-40/3-5.5	30	40	5.5	380	50	168	840	155	135
QSP20-50/3-5.5	20	50	5.5	380	50	168	840	155	135
QSP20-54/4-5.5M	20	54	5.5	380	50	168	950	155	135
QSP15-65/4-5.5M	15	65	5.5	380	50	168	950	155	135
QSP65-25-7.5	65	25	7.5	380	50	184	740	155	135
QSP80-20-7.5	80	20	7.5	380	50	184	740	155	135
QSP100-17-7.5	100	7	7.5	380	50	205	780	155	135
QSP150-8-7.5	150	8	7.5	380	50	205	780	155	175
QSP250-8-7.5	250	8	7.5	380	50	205	780	155	210
QSP40-40/2-7.5	40	40	7.5	380	50	184	850	155	135
QSP80-24/2-7.5	80	24	7.5	380	50	184	880	155	135
QSP30-54/3-7.5	30	54	7.5	380	50	184	940	155	135
QSP25-65/3-7.5	25	65	7.5	380	50	184	945	155	135
QSP50-36/2-7.5	50	36	7.5	380	50	184	850	155	135
QSP20-78/6-7.5M	20	78	7.5	380	50	184	1360	155	132
QSP120-18/2-7.5	120	18	7.5	380	50	205	880	155	175
