由于旋渦泵工作原理特殊，內部流動過程復雜，目前尚無精確的理論設計方法，故通常用模型換算法(與離心泵相同)和經驗系數設計法，下面介紹經驗系數設計法。

  經驗系數設計法

  (1)給定設計參數

  流量Q、揚程H、汽蝕余量NPSHr、介質的溫度、重度、黏度等。

  (2)選擇轉速

  轉速高泵效率高、體積小，但由于轉速增高，氣液混合很均勻，因而難于分離，影響自吸性能。

  (3)計算比轉諫

ns=3.65nQ^0.5/H^0.75

    旋渦泵比轉速的范圍為ns=5～40，為提高比轉速，可設計多級旋渦泵。

    (4)結構形式選擇

    在選擇結構形式時，應考慮汽蝕性能，是否自吸和氣液混輸，采用單級或多級形式等。

    (5)葉輪直徑D的計算

D=84.6/n(H/ψ)^0.5

    式中的D對于閉式葉輪為外徑；對于開式葉輪為流道重心直徑。曲為揚程系數。

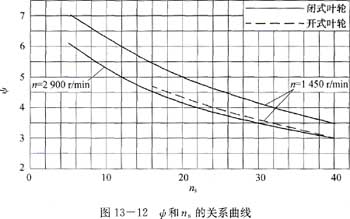

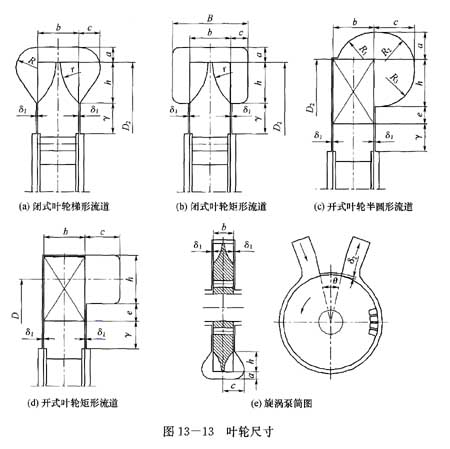

    ∞根據圖13-12確定，對于開式葉輪，葉輪外徑D₂(圖13-13)按下式計算

    當a=0.5 b時，D₂≈D+b；

    當a=O.7 b時，D2≈D+0.6b

式中D-流道重心直徑；

    b-葉輪寬度。
