賓館冷熱水循環技術方案

一、概論
     恒壓變頻供水設備是一種自動化程度高,節能效果顯著的供水設備。其控制核心采用了交流變頻技術和微機控制技術,通過采讀供水系統的壓力/溫度變化信息,經數據處理后對水泵機組進行調速,改變供水流量以滿足管網系統的供水要求.

二、設備的構成

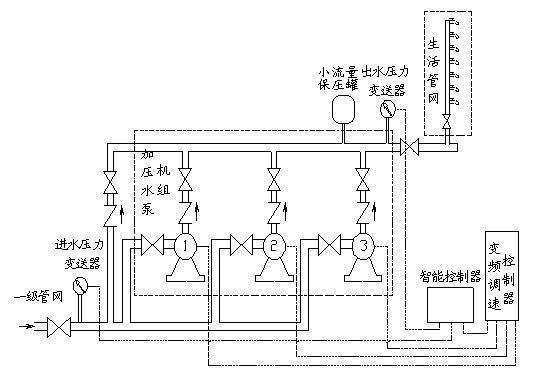

    恒壓變頻供水設備由泵、動力及控制系統和其他操作設備組成（圖1）。本設備配有2-4臺主供水泵（含備用泵1臺），1-2臺輔助泵和1個小型氣壓罐。每臺泵的進出口兩側各裝有一個閘閥，以便將泵退出系統進行維修。出水側還裝有一個逆止閥，防止水倒流。為節約占地面積，泵一般采用立式結構。泵的軸封采用機械密封，可防止泵的泄露而使泵房更整潔。




    變頻器采用瑞士ABB，電器元件采用法國施耐德

三、恒壓變頻供水設備特點

節能：本裝置與其他的控制系統不同,它的能量損失小,泵僅在要求供水時

才吸收能量,在從零至大的不同流量要求時,通過改變泵的轉速,使之始終輸出

恒定的壓力。在用水量極小時,比如夜間,系統可通過氣壓罐供水,或輔泵(設計選配

供水。
低噪音運行：需要供給大流量的時間很少，大部分時間泵都工作在低轉速

狀態，并且泵是由低噪音電機驅動低速運轉的。系統還加置了降低振動和噪音的

減振器，合適的安裝可以使噪音降低到小。因此，在要求安靜工作環境的場所

安裝本系統是十分必要的，如醫院、劇院、播音大樓、居民住宅區、旅館等等。
占地面積小：本中心要求提供安裝的場地非常小，柔性布置和特殊的設計可

以用于每一個可能安裝的地方。
容易安裝：每一套設備都是成套供應的，并已裝配好連接進出水口、動力及

低水位保護開關的接口和操作設備。
運行經濟：使用變頻無級調速系統可以快速調整泵的供水流量，并向用戶提

供合適的供水壓力。合適的工作壓力使得設備的使用時間長，且泵、閥門、儀表

及其他水暖器材的磨損很小，不易損壞。標準化的元器件和極大的互換性可減少

大量備品備件。
快速收回投資：較高的投資費用將因較低的能量消耗在短期內得到補償。顯

著的節能效果可快速收回投資費用

四、設備配置
   該設備根據設計和用戶的要求，將2-4臺主供水泵和輔泵并聯安裝在一個共同底座上，并且配置有中央控制器（變頻控制柜），壓力傳感器，以及各種閥門，進出水干管，氣壓罐并聯在出水干管上（氣壓罐安裝位置由設計確定）。
主供水泵
    采用2-4臺立式泵或客戶指定的其他系列水泵并聯連接，當單泵供水流量小于16m3/h時，我們配置CDL系列多級泵，該型泵的所有和水接觸的部件都是不銹鋼制造的，不會污染輸送水質。
輔泵
    本設備配置1-2臺輔泵（選用2臺時其中之一為備用泵），輔泵的流量很小，在用水量很小，而又有一定連續用水量時，通過輔泵向系統供水。使用輔泵時建議同時配置氣壓罐。
囊式氣壓罐
    氣壓罐內帶有適用于飲用水的氣囊，宜安裝在出水干管上。氣壓罐在系統中具有消除水錘，減小壓力波動的作用，使系統壓力更穩定。在管網用水量接近于零時，可通過氣壓罐供水，降低變頻泵的啟停頻率。
管道
    所有的管道都是鋼制的，能夠和所有的常用建筑用管材連接，進出水主干管道的尺寸按照設備大供水流量確定。當單泵流量大于30m3/h時，建議每臺泵采用獨立的進水管。
閥門
    每臺泵的進水端和出水端都安裝有截止閥，以便將泵退出系統進行維護。泵的出水端還安裝有止回閥，避免系統中水的倒流。
壓力/溫度傳感器
    出水管上安裝有壓力/溫度傳感器，當壓力/溫度變化時，向主控制器輸送4—20mA的脈沖電流，從而進行自動控制。在空調循環水系統中安裝溫度傳感器，根據循環水的溫度變化調節水泵流量。
底座
    底座用槽鋼制作，并且經過噴涂處理。底座可根據需要配帶橡膠減振器。

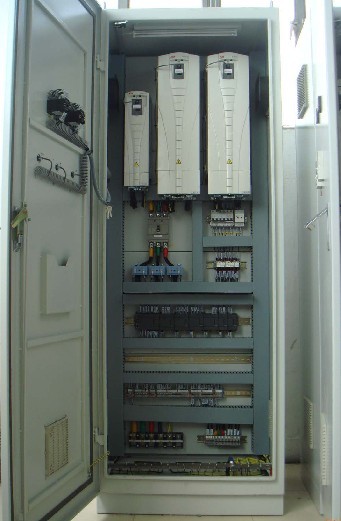

中央控制器
    中央控制器即變頻控制柜（箱），主要由PLC控制器、交流變頻器，主開關，變頻器主接觸器、電機控制接觸器，中間繼電器、電機保護熱繼電器、顯示和操作元件、聲光報警用元件、功能選擇用開關等組成。這些器件采用了國際知名品牌，以保證系統運行的可靠性。

廣泛應用于：
●城鄉水廠泵站，加壓泵站;
●居住小區、賓館、飯店及其他大型公共建筑的生活、消防供水;
●工礦企業的生活、生產用水;
●采暖、空調系統的冷熱水循環系統;
●污水處理;
●農業排灌，園林噴灌及音樂噴泉等。
