CS型手搖油泵安裝尺寸圖
時間：2012-12-27 來源：揚子江泵業 瀏覽數：785
【CS型手搖泵】產品簡介：
CS-20、CS-25、CS-32型手搖泵適用于抽送燃油、潤滑油、水等液體。具有體積小、重量輕、自吸性能好、安裝使用方便等特點。本廠生產的CS型手搖泵，設計合理、用料講究、維修簡單，重要的另件均經防腐蝕處理，因此是比較理想的船用泵浦。

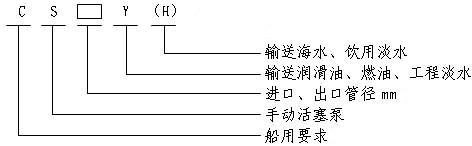

【CS型手搖泵】型號意義：
【CS型手搖泵】性能參數：
|
型 號
|
CS-20型泵
|
CS-25型泵
|
CS-32型泵
|
|
流量m3/分
|
0.02m3/分
|
0.032m3/分
|
0.04m3/分
|
|
排出壓力Mpa
|
0.25mPa
|
0.25mPa
|
0.25mPa
|
|
吸入真空高度m
|
5m（水柱）
|
5m（水柱）
|
5m（水柱）
|
|
活塞行程mm
|
70mm
|
70mm
|
90mm
|
|
往復次數次/分
|
50次/分
|
50次/分
|
50次/分
|
|
泵缸直徑mm
|
φ65
|
φ75
|
φ88mm
|
|
手柄作用力kg
|
≈18kg
|
≈230N
|
≈28kg
|
|
進出水口徑mm
|
φ20mm
|
φ25
|
φ32mm
|
|
重量kg
|
6kg/臺
|
8.5kg/臺
|
12kg/臺
|

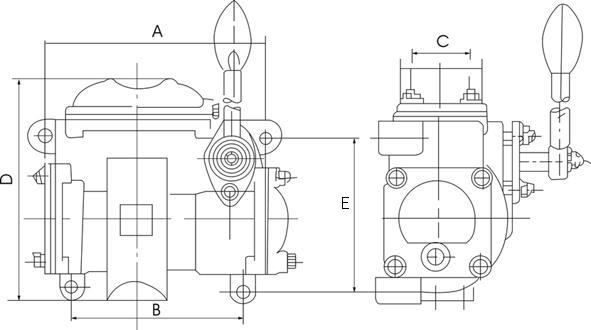

【CS型手搖泵】安裝尺寸圖：
|
型 號
|
CS-20
|
CS-25
|
CS-32
|
CS-38
|
|
A
|
180
|
205
|
225
|
280
|
|
B
|
152
|
180
|
200
|
245
|
|
C
|
63
|
70
|
81
|
70
|
|
D
|
213
|
220
|
249
|
260
|
|
E
|
134
|
150
|
165
|
180
|
【CS型手搖泵】主要另部件材料：
|
另件名稱
|
材 料
|
標 準
|
|
泵 體
|
ZL102
|
GB1173-74
|
|
蓋
|
ZL102
|
GB1173-74
|
|
活 塞
|
ZL102
|
GB1173-74
|
|
水缸套
|
HT20-40
|
GB 976-67
|
|
閥
|
2cr13
|
GB1220-75
|
|
閥 座
|
H62
|
YB 553-71
|
|
軸
|
2cr13
|
GB1220-75
|
|
連桿機構
|
2cr13
|
GB1220-75
|
|
H型水缸套
|
H62
|
YB 553-71
|
說明：本公司生產的CS型手搖泵中Y型和H型在結構和各部尺寸上均相同，其中H型的缸套采用銅材料、以適應海水和生活用水。
【CS型手搖泵】使用與維護：
1、使用前先卸下兩側蓋及上端蓋上的放油螺釘、注入適量潤滑油，搖動手柄、直至手柄運動自如為止。
2、工作時手柄應作大角度的往復搖動。在泵進口前應設置濾器，以防臟物進入泵內影響泵的工作效率及使用壽命甚至損壞另部件。
3、泵安裝時應檢查一下設在泵上端蓋內的閥是否處在正確位置，并把泵搖動幾次看有否異常，若發現不正常，可向本廠調換。
4、CS型手搖泵的油封周期六個月。若長期擱置或長期停止使用、由應清洗重新油封。
2、工作時手柄應作大角度的往復搖動。在泵進口前應設置濾器，以防臟物進入泵內影響泵的工作效率及使用壽命甚至損壞另部件。
3、泵安裝時應檢查一下設在泵上端蓋內的閥是否處在正確位置，并把泵搖動幾次看有否異常，若發現不正常，可向本廠調換。
4、CS型手搖泵的油封周期六個月。若長期擱置或長期停止使用、由應清洗重新油封。
