IH,IHF,FSB化工專用輸送泵-乙醇輸送泵,酮輸送泵,脂輸送泵選型

時間：2013-4-25 來源：揚子江泵業 瀏覽數：1971

涂料輸送泵，廣泛用于涂料染料甲醇乙二醇正丁醇環己醇丙烯苯乙烯丁二烯異戊烯羧酸丙烯酸冰醋酸羧酸鹽鹵代烴醋酸甲酯醋酸丁酯醋酸乙酯苯酚甲苯二甲苯混二甲苯己內酰胺丙酸丙酮溴乙烷四氯乙烯二氯甲烷苯酐順酐乙醇鈉聚乙二醇叔丁醇鉀對硝基苯胺鄰氨基苯酚雙環戊二烯 DOP 芳烴乙酰氯烷烴炔烴醛類抗氧劑氧化鐵碳酸鈣氫氧化鈉鈦白粉雙氧水硫酸銅二氧化碳硼酸氧化鎳燒堿硝酸鈣亞硝酸鈉二乙二醇正丁醇異丁醇辛醇異丙醇 BDO 乙醇苯酚丙酮丁酮環己酮，丙烯酸酯丙烯酸醋酸乙酯醋酸丁酯純苯甲苯苯乙烯混合二甲苯 OX 苯胺乙烯丙烯丁二烯石腦油環氧丙烷環氧乙烷己二酸氨綸，腈綸錦綸冰醋酸甲醛甲苯甲醛丁酮

1.IH化工輸送泵

IH型不銹鋼化工泵產品概述：

IH化工泵是單級單吸（軸向吸入）懸臂式離心泵是泵類產品中的標準化工泵產品，供輸送不含固體顆粒具有腐蝕性、粘度類似水的液體。不銹鋼化工泵其標記、額定性能和尺寸等效采用國際標準ISO2858，具有性能范圍廣、效率高、“三化”水平高和維修方便等特點，其效率比F型泵平均提高5%，是國家推廣的節能產品。
IH型不銹鋼化工泵產品用途：
IH型不銹鋼化工泵輸送介質溫度為-20℃～105℃，需要時采用雙端面密封冷卻裝置，可輸送介質溫度為300℃以下。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質。

本司IH化工泵產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

IH型不銹鋼化工泵技術參數：

流量：6.3～400m3/h；

揚程：5～132m；

轉速：2900、1450r/min；

功率：0.55～110KW；

進口直徑：50～200mm；

高工作壓力：1.6Mpa。

IH型不銹鋼化工泵型號意義：

IH 80-65-160A

IH - 國際標準化工離心泵
80 - 吸入口直徑mm
65 - 排出口直徑mm
160 - 葉輪名義直徑mm
A - 葉輪外徑經第一次切割

IH型不銹鋼化工泵結構結構圖說明:

序號	名稱	材料
序號	名稱	材料
1	泵體	ZG1Cr18Ni9Ti
2	口環	ZG1Cr18Ni9Ti
3	葉輪	ZG1Cr18Ni9Ti
4	泵蓋	ZG1Cr18Ni9Ti
5	機械密封	四氟乙烯,氧化鋁、碳化硅、硬質合金
6	支架	HT200
7	泵軸	1Cr18Ni9Ti
8	底座	HT200

IH型不銹鋼化工泵性能參數表

型號 泵進口-出口-葉輪 mmmmmm	進口← mm	出口→ mm	流量 m 3 /h	揚程 m	配用電機		葉輪直徑 mm
型號 泵進口-出口-葉輪 mmmmmm	進口← mm	出口→ mm	流量 m 3 /h	揚程 m	型號	功率KW	葉輪直徑 mm
IH50-32-125	50	32	12.5	20	Y90L-2	2.2	125
IH50-32-125	50	32	6.3	5	Y801-4	0.55	125
IH50-32-160	50	32	12.5	32	Y100L-2	3	160
IH50-32-160	50	32	6.3	8	Y801-4	0.55	160
IH50-32-200	50	32	12.5	50	Y132S 1 -2	5.5	200
IH50-32-200	50	32	6.3	12.5	Y802-4	0.75	200
IH50-32-250	50	32	12.5	80	Y160M 1 -2	11	250
IH50-32-250	50	32	6.3	20	Y90S-4	1.5	250
IH65-50-125	65	50	25	20	Y100L-2	3	125
IH65-50-125	65	50	12.5	50	Y901-4	0.55	160
IH65-50-160	65	50	25	32	Y132S 1 -2	0.5	160
IH65-50-160	65	50	12.5	5	Y802-4	0.75	200
IH65-40-200	65	40	25	50	Y132S 2 -2	7.5	200
IH65-40-200	64	40	12.5	12.5	Y90S-4	1.1	250
IH65-40-250	64	40	25	80	Y160M 2 -2	15	250
IH65-40-250	65	40	12.5	20	Y100L 1 -4	2.2	125
IH80-65-125	80	65	50	20	Y132S 1 -2	5.5	125
IH80-65-125	80	65	25	5	Y802-4	0.75	160
IH80-65-160	80	65	50	32	Y132S 2 -2	7.5	160
IH80-65-160	80	65	25	8	Y90L-4	1.5	200
IH80-50-200	80	50	50	50	Y160M 2 -2	15	200
IH80-50-200	80	50	25	12.5	Y100L 1 -4	2.2	250
IH80-50-250	80	50	50	80	Y180M-2	22	315
IH80-50-250	80	50	25	20	Y100L 2 -4	3	315
IH80-50-315	80	50	50	125	Y200L 2 -2	37	125
IH80-50-315	80	50	25	32	Y132S-4	5.5	125
IH100-80-125	100	80	100	20	Y160M 1 -2	11	160
IH100-80-125	100	80	50	5	Y90L-4	1.5	160
IH100-80-160	100	80	100	32	Y160M 2 -2	15	200
IH100-80-160	100	80	50	8	Y100L 1 -4	2.2	200
IH100-65-200	100	65	100	50	Y180M-2	22	250
IH100-65-200	100	65	50	12.5	Y112M-4	4	250
IH100-65-250	100	65	100	80	Y200L 2 -4	37	315
IH100-65-250	100	65	50	20	Y132S-4	5.5	315
IH100-65-315	100	65	100	125	Y280S-2	75	200
IH100-65-315	100	65	50	32	Y160M-4	11	200
IH125-100-200	125	100	200	50	Y225M-2	45	250
IH125-100-200	125	100	100	12.5	Y132M-4	7.5	250
IH125-100-250	125	100	200	80	Y280S-2	75	315
IH125-100-250	125	100	100	20	Y160M-4	11	400
IH125-100-315	125	100	100	32	Y160L-4	15	250
IH125-100-400	125	100	100	50	Y200L-4	30	315
IH150-125-250	150	125	200	20	Y180M-4	18.5	250
IH150-125-315	150	125	200	32	Y200L-4	30	315
IH150-125-400	150	125	200	50	YB250M-4	55	400
IH200-150-250	200	150	400	20	YB225S-4	37	250
IH200-150-315	200	150	400	32	YB225M-4	45	315
IH200-150-400	200	150	400	50	YB280S-4	75	400

2.IHF鋼襯F46化工離心泵結構圖

IHF型泵為單級單吸式氟塑料合金襯里化工離心泵(簡稱IHF氟塑料襯里化工泵)，是按國標設計并結合非金屬泵的加工工藝設計生產的。該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、無毒素分解、使用溫度寬，輸送介質溫度為-85℃～200℃等優點。該泵廣泛適用于化工、制藥、石油、冶金、電力、電鍍、酸洗、農藥、造紙等行業中液體輸送、廢水處理和加酸等工藝流程。本強耐腐蝕化工泵可輸送任何濃度的硫酸、鹽酸、硝酸、醋酸、氫氟酸、王水、強鹼、強氧化劑、有機溶劑等強腐蝕性介質的使用，是目前先進的耐腐蝕裝備之一。

結構特征

IHF型氟塑料化工泵的自吸泵體采用金屬外殼內襯聚全氟乙丙烯(F46)、葉輪和泵蓋均采用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99.9％氧化鋁陶瓷或碳化硅，動環采用四氟填充材料或碳化硅。其特點是該泵結構先進合理，耐腐蝕強，密封性能嚴密可靠，工作穩定，噪聲低，使用壽命長。

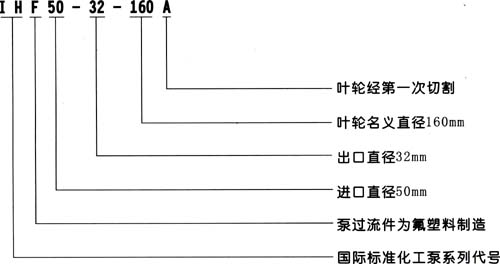

型號意義

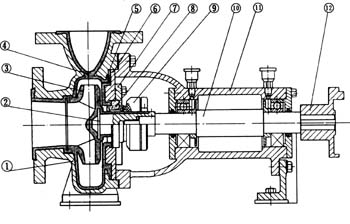

泵結構圖

序號	名稱	材料
1	泵體	HT200
2	葉輪骨架	45#鋼
3	葉輪	聚全氟乙丙烯
4	泵體襯里	聚全氟乙丙烯
5	泵蓋襯里	聚全氟乙丙烯
6	泵蓋	HT200
7	機封壓蓋	1Cr18Ni9Ti
8	靜環	99.9％氧化鋁陶瓷
9	動 環	填充四氟乙烯
10	泵軸	3 Cr13
11	軸承體	HT200
12	聯軸器	HT200

IHF型氟塑料合金化工泵性能參數：

型號	流量 (m3/h)	揚程 (m)	電機功率 (kw)	效率 (%)	轉速 (r/min)	汽蝕余量 (m)
IHF32-25-125	5	20	1.5	44	2900	2.3
IHF32-25-125A	4.5	16	1.1	41	2900	2.3
IHF32-25-160	5	32	2.2	40	2900	2.3
IHF32-25-160A	4.5	28	1.5	35	2900	2.3
IHF40-25-125	6.5	20	2.2	45	2900	2.5
IHF40-25-125A	5.6	16	1.5	42	2900	2.5
IHF40-25-160	6.5	32	2.2	40	2900	2.5
IHF40-25-160A	5.0	28	1.5	38	2900	2.5
IHF50-32-125	12.5	20	2.2	54	2900	3.0
IHF50-32-125A	11	16	1.5	52	2900	3.0
IHF50-32-160	12.5	32	4	48	2900	3.0
IHF50-32-160A	11.7	28	3	47	2900	3.0
IHF50-32-200	12.5	50	7.5	42	2900	3.0
IHF50-32-200A	11.7	44	5.5	40	2900	3.0
IHF50-32-250	12.5	80	11	35	2900	3.0
IHF65-50-125	25	20	3	64	2900	3.5
IHF65-50-125A	22.3	16	2.2	62	2900	3.5
IHF65-50-160	25	32	5.5	59	2900	3.5
IHF65-50-160A	23.4	28	4	58	2900	3.5
IHF65-40-200	25	50	11	54	2900	3.5
IHF65-40-200A	23.4	44	7.5	53	2900	3.5
IHF65-40-250	25	80	18.5	50	2900	3.5
IHF80-65-125	50	20	5.5	69	2900	4.0
IHF80-65-125A	45	16	4	68	2900	4.0
IHF80-65-160	50	32	11	68	2900	4.0
IHF80-65-160A	45	28	7.5	67	2900	4.0
IHF80-50-200	50	50	15	64	2900	4.0
IHF80-50-200A	45	44	11	63	2900	4.0
IHF80-50-250	50	28	30	50	2900	4.0
IHF100-80-125	100	20	11	75	2900	5.0
IHF100-80-125A	89	16	7.5	73	2900	5.0
IHF100-80-160	100	32	15	74	2900	5.0
IHF100-80-160A	93.5	28	11	73	2900	5.0
IHF100-65-200	100	50	30	72	2900	5.0
IHF100-65-200A	93.5	44	22	71	2900	5.0

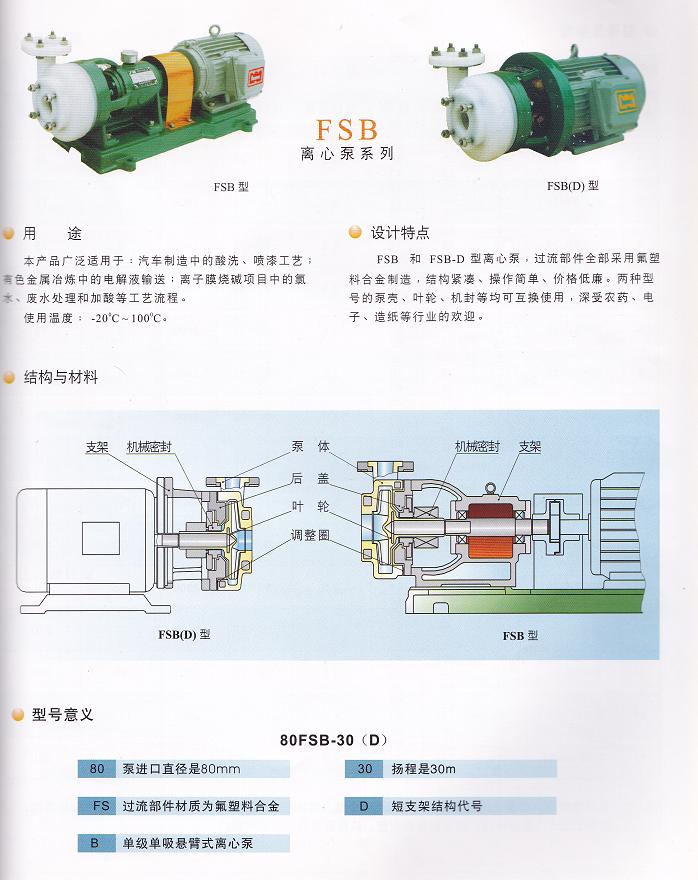

3.FSB化工專用輸送泵結構圖

FSB型氟塑料合金化工泵按國際標準設計，泵體采用金屬外殼內襯聚全氟乙丙烯(F46)，泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99%氧化鋁陶瓷或氮化硅，動環采用四氟填充材料，耐腐耐磨，適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質，是目前世界上強耐腐蝕裝備之一。

二、產品用途：

FSB型氟塑料合金化工泵具有結構緊湊合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高，節約能源等優點。杜絕跑、冒、滴、漏，廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。

三、技術參數：

流量：1.5～100m3/h；

揚程：10～50m；

轉速：2900r/min；

功率：1.5～22KW；

進口直徑：25～100mm；

適用溫度：-20℃～120℃。

四、型號意義：

例如：80FSB-30

80-進口口徑

FS-泵過流部件為氟塑料

B-單級單吸懸臂式離心泵

30-揚程

FSB型氟塑料合金離心泵性能參數：

型號

口徑

流量

(m3/h)

揚程
(m)

電機功率

(kw)

轉速
(r/min)

汽蝕余量
(m)

效率
(%)

進口

出口

25FSB-10

25

25

1.5

10

1.5

2900

3.0

30

25FSB-18

25

25

3.6

18

2.2

2900

3.0

30

40FSB-15

40

32

5

15

3.0

2900

3.0

42

40FSB-20

40

32

5

20

3.0

2900

3.0

42

40FSB-30

40

32

10

30

3.0

2900

3.0

36

50FSB-20

50

32

10

20

3.0

2900

3.0

48

50FSB-25

50

32

13

25

3.0

2900

3.0

48

50FSB-30

50

32

13

30

3.0

2900

3.0

47

65FSB-32

65

50

25

32

5.5

2900

3.0

56

80FSB-20

80

65

50

20

5.5

2900

3.0

65

80FSB-25

80

65

42

25

7.5

2900

3.0

64

80FSB-30

80

65

42

30

7.5

2900

3.5

64

感謝您訪問我們揚子江泵業的網站www.jiuguhg.com，如有任何水泵疑問我們一定會盡心盡力為您提供優質的服務.

相關文章

泵的知識

Pump knowledge

聯系方式

浙江揚子江泵業有限公司

客服1：0577-67980815

客服2：0577-67980810

傳真：0577-67986930

地址：浙江省永嘉縣東甌街道東甌工業園區

型號	口徑		流量 (m3/h)	揚程 (m)	電機功率 (kw)	轉速 (r/min)	汽蝕余量 (m)	效率 (%)
型號	進口	出口	流量 (m3/h)	揚程 (m)	電機功率 (kw)	轉速 (r/min)	汽蝕余量 (m)	效率 (%)
25FSB-10	25	25	1.5	10	1.5	2900	3.0	30
25FSB-18	25	25	3.6	18	2.2	2900	3.0	30
40FSB-15	40	32	5	15	3.0	2900	3.0	42
40FSB-20	40	32	5	20	3.0	2900	3.0	42
40FSB-30	40	32	10	30	3.0	2900	3.0	36
50FSB-20	50	32	10	20	3.0	2900	3.0	48
50FSB-25	50	32	13	25	3.0	2900	3.0	48
50FSB-30	50	32	13	30	3.0	2900	3.0	47
65FSB-32	65	50	25	32	5.5	2900	3.0	56
80FSB-20	80	65	50	20	5.5	2900	3.0	65
80FSB-25	80	65	42	25	7.5	2900	3.0	64
80FSB-30	80	65	42	30	7.5	2900	3.5	64
