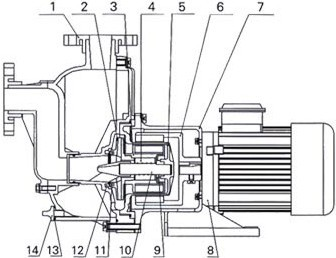

【ZBF型塑料自吸磁力泵】結構圖：

	序號	零件名稱	材質或牌號
	1	泵體	增強聚丙烯
	2	葉輪	增強聚丙烯
	3	內磁鋼總成	鐵氧體
	4	軸套	碳石墨
	5	隔離套	增強聚丙烯
	6	外磁鋼總成	鐵氧體
	7	聯接架	HT200
	8	電機	Y2或YB2
	9	止推環	氮化硅
	10	泵軸	氮化硅
	11	動環	填充四氟
	12	靜環	氮化硅
	13	密封圈	氟橡膠
	14	排水螺栓	增強聚丙烯

ZBF型塑料自吸磁力泵是結合新型納米材料、自吸結構和磁力傳動技術，并經過公司技術人員反復研究試驗而成功的高新技術產品，具有自吸性能、耐腐蝕、無泄漏等優點。
　　過流部件材質：PP（增強聚丙烯）、PVF2（聚偏二氟乙烯）
　　聯接方式：絲口、軟管、活接、法蘭
　　流量Q：1.5～60m3/h
　　揚程H：8～32m
　　功率N：0.37～15kw
　　介質溫度：0～60℃

【ZBF型塑料自吸磁力泵】產品特點：

ZBF型塑料自吸磁力泵以靜密封取代動密封，使過流部件處于完全密封狀態，徹底解決了其它離心泵軸封無法避免的跑、冒、滴、漏、之弊病，過流部件的材料均采用耐腐蝕納米聚丙烯為主要材料.塑料自吸磁力泵使用范圍廣,耐腐蝕性能強,使用方便等優點.該泵結構緊湊,外形美觀,體積小,噪音低,運行可靠,廣泛應用于石油,化工,制藥,印染,電鍍,食品,環保等企業的生產流程中輸送不含顆粒雜質的腐蝕性液體,尤其適用于易燃,易暴,易揮發,有毒和貴重液體的輸送.

【ZBF型塑料自吸磁力泵】使用環境：

ZBF型塑料自吸磁力泵環境溫度：-20～40℃；環境濕度：95%；海拔高度：不超過1000米（大于時應在訂貨時提出）。

【ZBF型塑料自吸磁力泵】結構說明：

ZBF型塑料自吸磁力泵采用外混式軸向回水結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著流速的減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣排凈，使泵內形成一定的真空度，達到自吸的作用。
