QY型充油式潛水泵結構圖
時間：2014-2-20 來源：揚子江泵業 瀏覽數：1047
潛水泵QY型產品概述：
充油式潛水泵是水泵和三相異步電動機合成一體的電力排灌設備。具有可靠的防水密封性能，體積小、重量輕、不需泵房，不需灌引水，使用維護和管理均為方便。QY系列潛水泵結構緊湊、輕便易移、軸承潤滑條件好，噪音小、壽命長。整體機械密封，經久耐用，安全可靠。
潛水泵QY型的節構概述：
QY泵由水泵，密封和電動機三部分組成，水泵位于電泵上部，為離心式或軸流式結構。電動機位于電泵下部為充油式三相異步電動機，QY泵與電動機之間采用內裝式整體機械密封盒密封，各固定止口密封處采用“O”形耐油橡膠密封圈作靜密封。

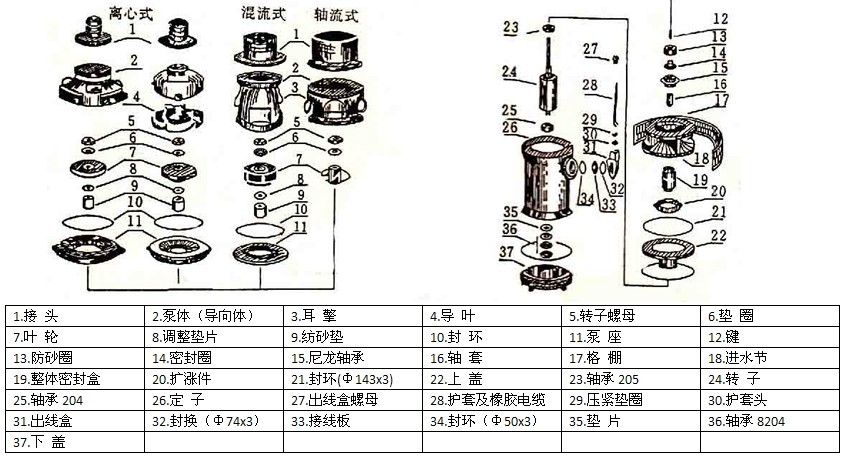

潛水泵QY型的結構圖：
潛水泵QY型使用條件：
1、輸送介質的溫度小于+40℃；
2、介質PH值在6.5-8.5之間；
3、水中固體雜質比不超過0.1%粒度不大于0.2mm；
4、QY泵應在額定揚程附近的適當范圍內使用。工作揚程不能低于額定揚程的85%，低于此時容易引起熱保護器工作，使電泵停止運行，影響正常使用；
5、電源頻率為50Hz，電壓使用范圍在342-420V之間，且三相電壓必須平衡，如使用地距電源較遠，需加長電源輸送線，那么電源線的截面積必須大于電泵電纜線的截面積（即1.5mm2以上），使電壓穩定在342-420之間；
6、三相電泵不得缺相使用，請加裝過電流和漏電保護器。
7、電源頻率為50Hz，電壓為三相交流380V，電壓波動范圍為額定值的正負10%.
潛水泵QY型用途：
QY泵由于流量及揚程適用范圍極廣，是廣大農村、工礦企業廣泛使用的電力排灌設備，潛水泵適用于農業排灌、園林噴灌、排澇防汛、船舶倉底排水、井下提水、水塔送水、城建用水等場合。
充油式潛水泵|QY泵型號意義：
QY25-26-3
QY=油浸式潛水泵
25=流量(m3/h)
26=揚程
3=功率
QY潛水泵的型號和性能參數
QY潛水泵的型號
|
電壓 |
流量 |
揚程 |
功率 |
口徑 |
|
(V) |
(m3/h) |
(m) |
(Kw) |
（mm) |
|
|
QY15-26-2.2 |
380/ 660 |
15 |
26 |
2.2 |
50 |
|
QY25-17-2.2 |
25 |
17 |
65 |
||
|
QY40-16-2.2 |
40 |
16 |
80 |
||
|
QY65-7-2.2 |
65 |
7 |
100 |
||
|
QY100-4.5-2.2 |
100 |
4.5 |
150 |
||
|
QY15-36-3 |
15 |
36 |
3 |
50 |
|
|
QY25-26-3 |
25 |
26 |
65 |
||
|
QY40-19-3 |
40 |
19 |
80 |
||
|
QY65-10-3 |
65 |
10 |
100 |
||
|
QY160-4-3 |
160 |
4 |
150 |
||
|
QY12.5-50-4 |
12.5 |
50 |
4 |
50 |
|
|
QY25-32-4 |
25 |
32 |
65 |
||
|
QY40-22-4 |
40 |
22 |
80 |
||
|
QY65-14-4 |
65 |
14 |
100 |
||
|
QY200-4.5-4 |
200 |
4.5 |
150 |
||
|
QY250-4-4 |
250 |
4 |
200 |
||
|
QY25-42-5.5 |
25 |
42 |
5.5 |
65 |
|
|
QY40-26-5.5 |
40 |
26 |
80 |
||
|
QY65-18-5.5 |
65 |
18 |
100 |
||
|
QY160-8-5.5 |
160 |
8 |
150 |
||
|
QY250-5-5.5 |
250 |
5 |
200 |
||
|
QY25-52-7.5 |
25 |
52 |
7.5 |
65 |
|
|
QY40-38-7.5 |
40 |
38 |
80 |
||
|
QY65-25-7.5 |
65 |
25 |
100 |
||
|
QY200-9.5-7.5 |
200 |
9.5 |
150 |
||
|
QY250-7-7.5 |
250 |
7 |
200 |
||
|
QY10-51/3-3 |
10 |
51 |
3 |
50 |
|
|
QY10-72/4-4 |
10 |
72 |
4 |
50 |
|
|
QY10-60/2-4 |
10 |
60 |
50 |
||
|
QY100-25-11 |
100 |
25 |
11 |
100 |
|
|
QY160-15-11 |
160 |
15 |
150 |
||
|
QY350-7-11 |
350 |
7 |
120 |
QY潛水泵的型號列表二
|
QY潛污泵的型號 |
電壓 |
流量 |
揚程 |
功率 |
口徑 |
|
(V) |
(m3/h) |
(m) |
(Kw) |
（mm) |
|
|
QY10-86/3-5.5 |
380 660 |
10 |
86 |
5.5 |
50 |
|
QY10-110/4-7.5 |
110 |
7.5 |
|||
|
QY10-143/5-9.2 |
143 |
9.2 |
|||
|
QY10-165/6-11 |
165 |
11 |
|||
|
QY10-192/7-13 |
192 |
13 |
|||
|
QY10-220/8-15 |
220 |
15 |
|||
|
QY20-65/3-5.5 |
20 |
65 |
5.5 |
65 |
|
|
QY20-87/4-7.5 |
87 |
7.5 |
|||
|
QY20-110/5-9.2 |
110 |
9.2 |
|||
|
QY20-130/6-11 |
130 |
11 |
|||
|
QY20-150/7-13 |
150 |
13 |
|||
|
QY20-170/8-15 |
170 |
15 |
|||
|
QY30-80/2-11 |
30 |
80 |
11 |
||
|
QY30-120/3-15 |
120 |
15 |
|||
|
QY30-135/4-18.5 |
135 |
18.5 |
|||
|
QY30-160/4-22 |
160 |
22 |
|||
|
QY30-210/6-30 |
210 |
30 |
|||
|
QY40-58/2-11 |
40 |
58 |
11 |
80 |
|
|
QY40-87/3-15 |
87 |
15 |
|||
|
QY40-120/4-22 |
120 |
22 |
|||
|
QY40-180/4-30 |
180 |
30 |
|||
|
QY40-220/5-37 |
220 |
37 |
|||
|
QY40-260/6-45 |
260 |
45 |
|||
|
QY65-42/2-11 |
65 |
42 |
11 |
100 |
|
|
QY65-60/3-15 |
60 |
15 |
|||
|
QY65-70/4-18.5 |
70 |
18.5 |
|||
|
QY65-87/4-22 |
87 |
22 |
|||
|
QY65-100/4-30 |
100 |
30 |
|||
|
QY65-130/2-37 |
130 |
37 |
|||
|
QY65-200/3-55 |
200 |
55 |
80 |
||
|
QY65-260/4-75 |
260 |
75 |
|||
|
QY80-90/2-30 |
80 |
90 |
30 |
100 |
|
|
QY80-135/3-45 |
135 |
45 |
|||
|
QY80-150/3-55 |
150 |
55 |
|||
|
QY80-180/4-60 |
180 |
60 |
|||
|
QY80-200/4-75 |
200 |
75 |
|||
|
QY100-72/2-30 |
100 |
72 |
30 |
||
|
QY100-90/3-37 |
90 |
37 |
|||
|
QY100-110/3-45 |
110 |
45 |
|||
|
QY100-135/4-55 |
135 |
55 |
|||
|
QY100-150/4-60 |
150 |
60 |
|||
|
QY160-48/2-30 |
160 |
48 |
30 |
150 |
|
|
QY160-70/3-45 |
70 |
45 |
|||
|
QY160-95/4-60 |
95 |
60 |
